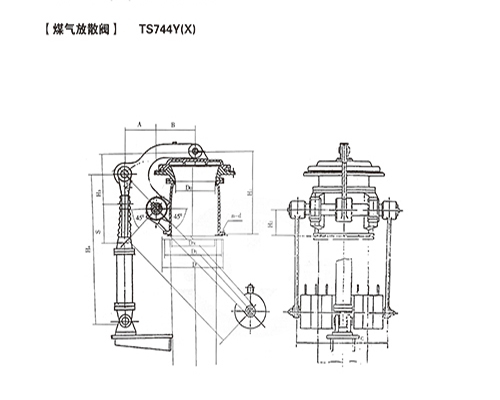

常見的煤氣放散閥有垂直開啟式、 外開式、 內開式等多種。其中垂直開啟式爐頂煤氣放散閥是常見的形式。在開啟時， 它的閥蓋不易受煤氣流的沖刷。
目前在國內高爐上廣泛采用這種裝置。有待改進的問題仍然是閥蓋的對中性能受到高溫輻射的影響， 密封處易受煤氣灰的沖刷， 造成磨損和破壞， 因此在設計中應盡量減小回轉軸的軸承的變形， 設計出高溫下工作變形量小的閥蓋結構。除了在閥蓋與閥座錐形接觸面上鑲焊硬質合金耐磨層以提高密封效果外， 還在水平結合面上安設石棉填料層或硅橡膠膠圈來提高閥的使用壽命。國外采用的硅橡膠膠圈可耐高溫300℃ 。
外開式與垂直開啟式煤氣放散閥一樣， 它的密封壓力是靠平衡重壓緊的。當爐頂壓力超過3公斤力/ 厘米 時會自動開啟放散。外開式閥設有二級密封， 硬密封是鑲焊硬質合金的圓錐面， 軟密封是硅橡膠圈的平面密封。這種閥盤的對中性也很好， 磨機參數靠導向圓錐來保證閥盤的對中。它的正常工作溫度為2500℃ 。
內開式爐頂煤氣放散閥的特點是閥蓋開啟方向與煤氣流動方向相反，故閥蓋不會因爐內煤氣壓力而被頂開。它適用于高壓操作的高爐，是一種強迫開啟的放散閥。它依靠平衡錘的重力和煤氣壓力來密封，閥蓋的上部是起放散煤氣引流作用的。放散煤氣沿閥蓋下部四周放散出去。
